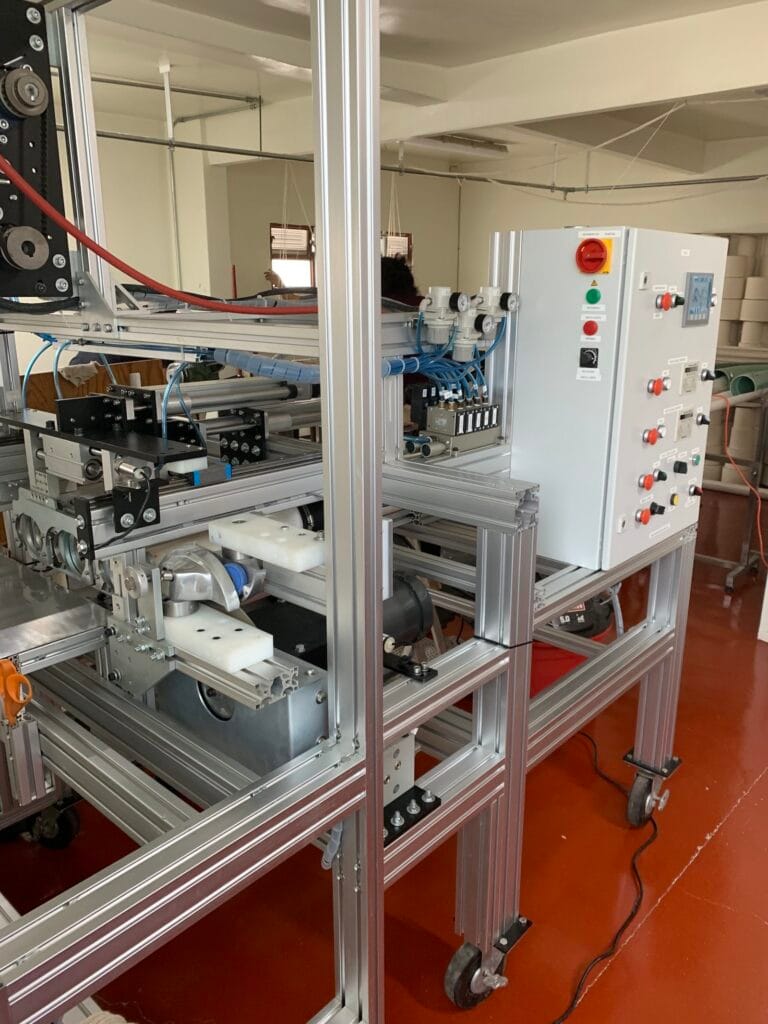

La CORAL es una máquina cortadora de algodón que diseñamos y fabricamos para un fabricante mexicano de madejas de algodón para la industria vidriera. Corta madejas en longitudes de 20 a 100 mm, seleccionables desde una pantalla táctil, y produce 6,600 piezas por turno — el triple de la producción manual que sustituyó. Opera desde 2016, y hoy el 95% de la producción de nuestro cliente pasa por máquinas Inventronics.
El reto: un corte peligroso que dependía de una sola persona
Durante años, el corte de algodón se hacía a mano: un operador acercaba la madeja a un disco de corte que pasaba a escasos milímetros de sus dedos, miles de veces por turno. Además del riesgo, el proceso limitaba la producción y dependía de la habilidad de una sola persona. El cliente necesitaba automatizar el corte sin perder algo esencial: la flexibilidad de cortar madejas de distintas longitudes según el pedido.
La solución: corte automático con longitudes programables

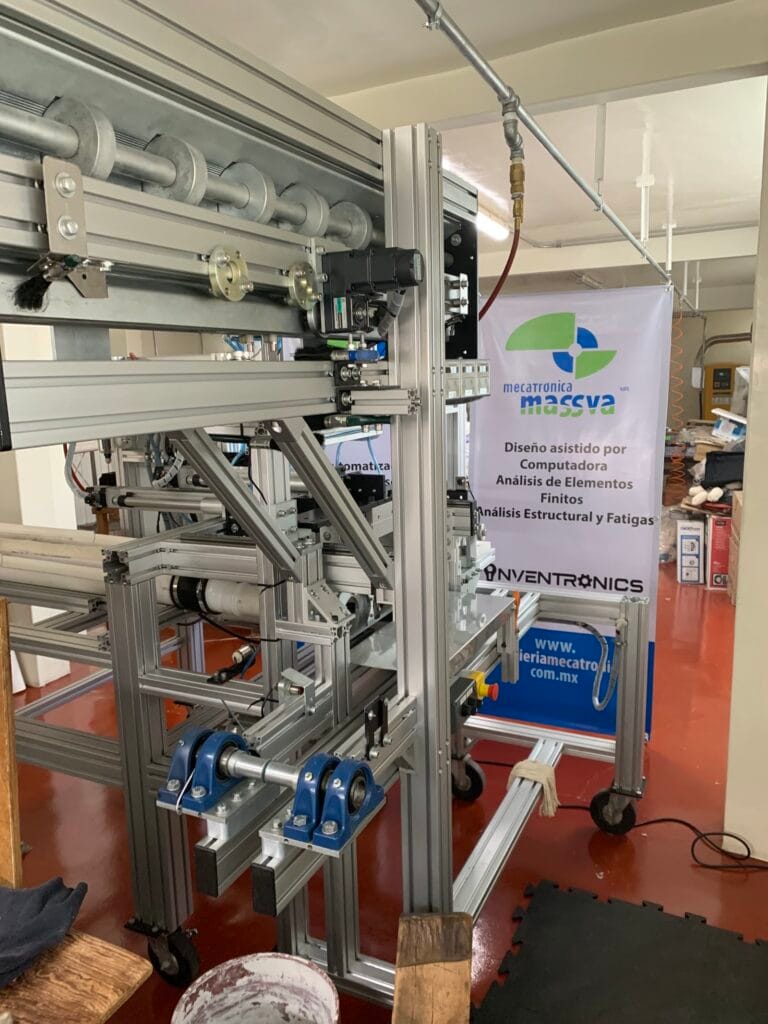

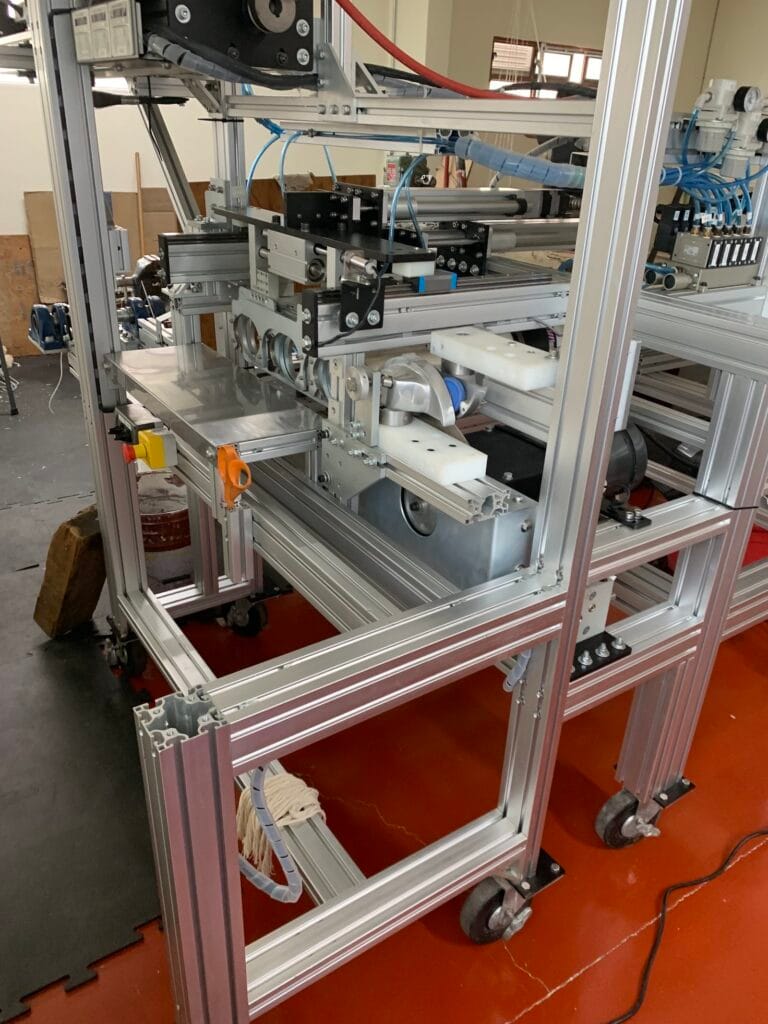

Diseñamos una máquina que alimenta y sujeta el algodón de forma automática: unas placas que funcionan como dedos, montadas en pinzas neumáticas, toman la madeja igual que lo hacía la mano del operador — pero sin ninguna mano cerca de la zona de corte. La precisión la dan motores lineales Oriental Motor, con una exactitud de 0.005 mm en la longitud, y las medidas de madeja — de 20 a 100 mm — se seleccionan directamente en la pantalla táctil, sin cambiar herramental. El operador que antes arriesgaba las manos hoy supervisa la máquina.
Primero se simula, después se fabrica
Antes de cortar el primer metal, todo el sistema de pinzas y corte se diseñó y validó en simulación dinámica: el movimiento de las placas de sujeción, la trayectoria del corte y los tiempos del ciclo. Así comprobamos que el mecanismo funcionaría — y que las manos quedarían fuera de la zona de riesgo — cuando la máquina cortadora de algodón todavía era un modelo 3D. En el video, la simulación previa a la fabricación:
¿Qué es una madeja de algodón y para qué sirve?

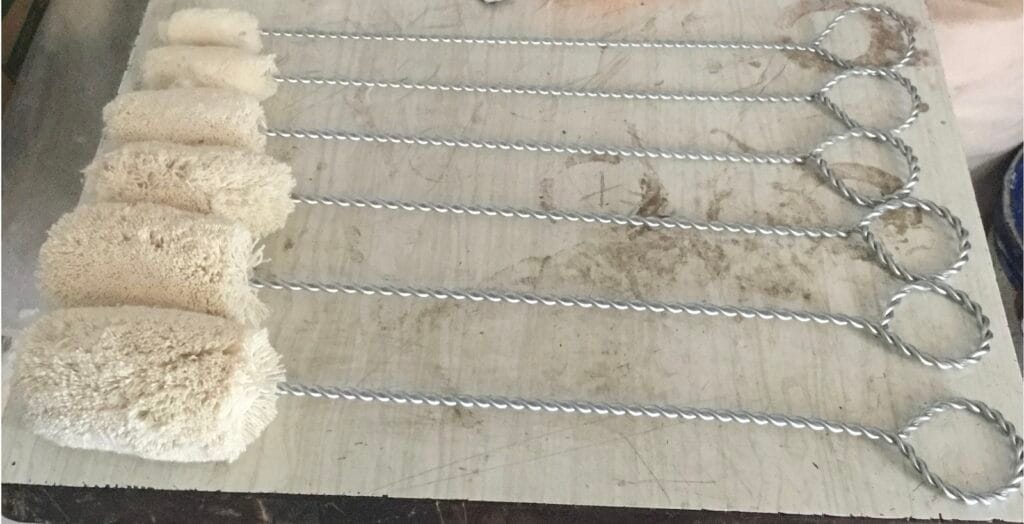

La madeja de algodón es un hisopo industrial de gran tamaño: un alambre trenzado largo con algodón en la punta, que las empresas vidrieras usan para lubricar los moldes donde soplan el vidrio. Cada pieza se usa y se desecha en el día, por lo que la industria las consume de forma continua — y por eso la producción automatizada y constante es crítica para nuestro cliente.
Un ecosistema completo de máquinas
La CORAL es la primera de una familia de máquinas que fabricamos para el mismo proceso: una dobladora que separa y dobla las varillas de alambre una por una, una enredadora que trenza el alambre alrededor de la madeja, y una prensadora que asegura el algodón y corta el sobrante del alambre en la misma operación. En conjunto, estas máquinas producen el 95% de las madejas de nuestro cliente.
Tecnología a bordo

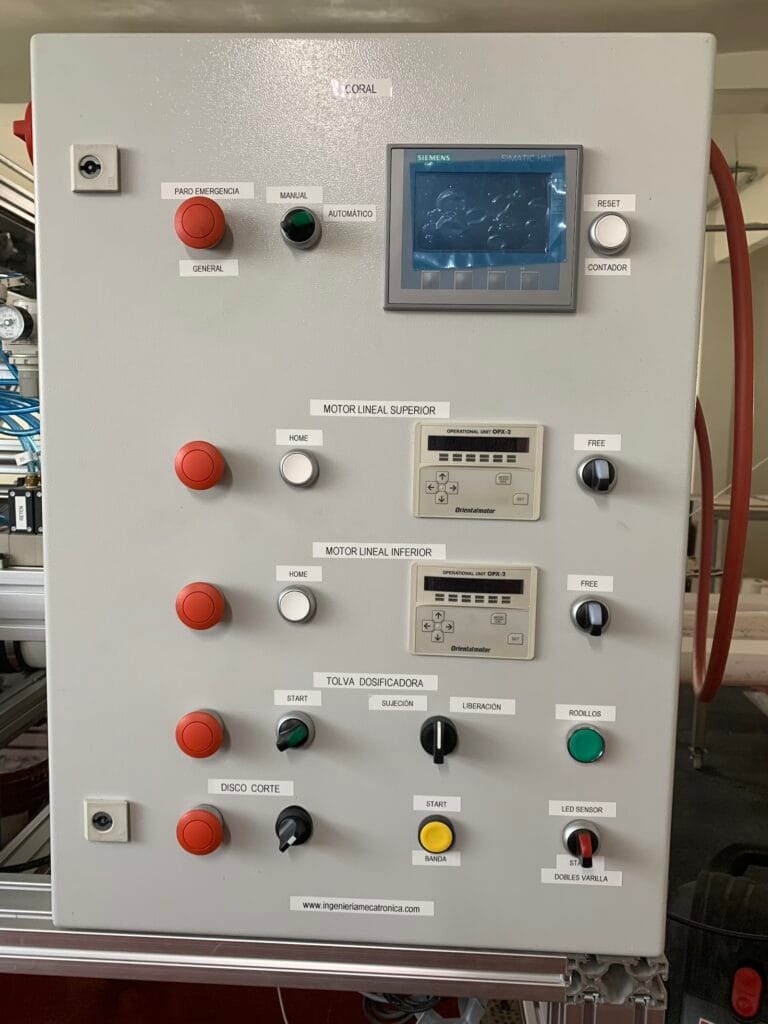

Motores lineales Oriental Motor para el posicionamiento de precisión, neumática SMC, PLC Siemens y pantalla HMI Siemens para la selección de longitudes y la operación. Ingeniería desarrollada en SolidWorks, con validación por análisis de elementos finitos de los componentes críticos.
Resultados
Entregada en 2016 y operando desde hace una década, un turno al día. Triplicó la producción del proceso manual — 6,600 piezas por turno — y eliminó el riesgo de un corte que pasaba a milímetros de las manos del operador. Diez años después, sigue siendo el corazón de la línea de nuestro cliente. Diez años operando con mantenimiento prácticamente nulo: sin fallas mayores ni refacciones de importancia.
